Линейните графици и диаграмата на работна ръка са важна част от документацията, която ни е необходима при стартиране на нов проект. Дори при работа по европейски проекти, предварителното им представяне за одобрение е задължително.
В тази статия ще опиша хитър и бърз начин за създаване на диаграма на работната ръка с помощта на Microsoft Project (препоръчително е да ползвате версия 2010 или 2013).

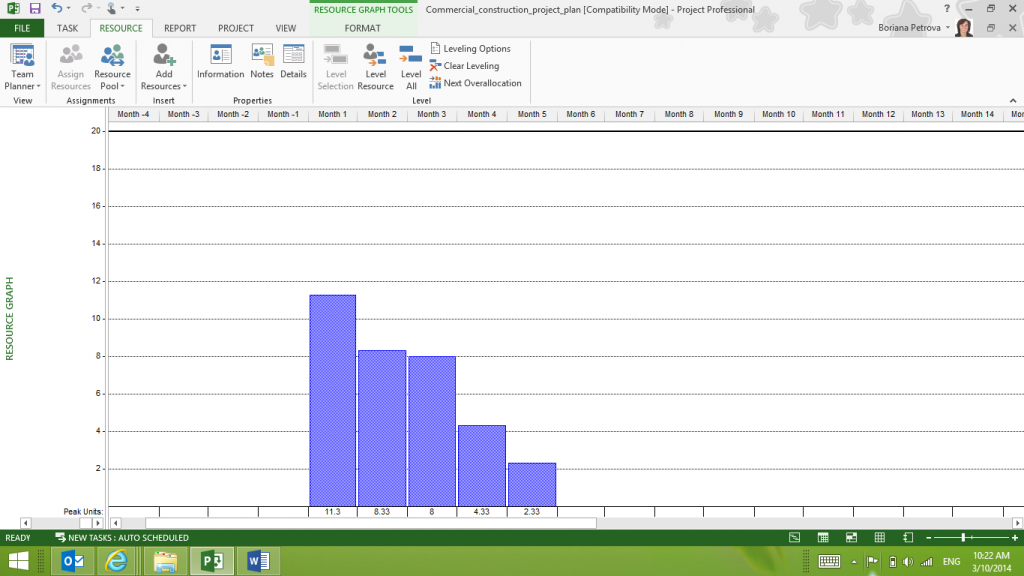

Диаграмата на работната ръка представлява схема/ графика, в която се вижда колко на брой работници и колко на брой механизация ще са необходими за изпълнението на даден проект, като тази информация трябва да е представена графично във времето. (фиг. 1)
Фиг. 1

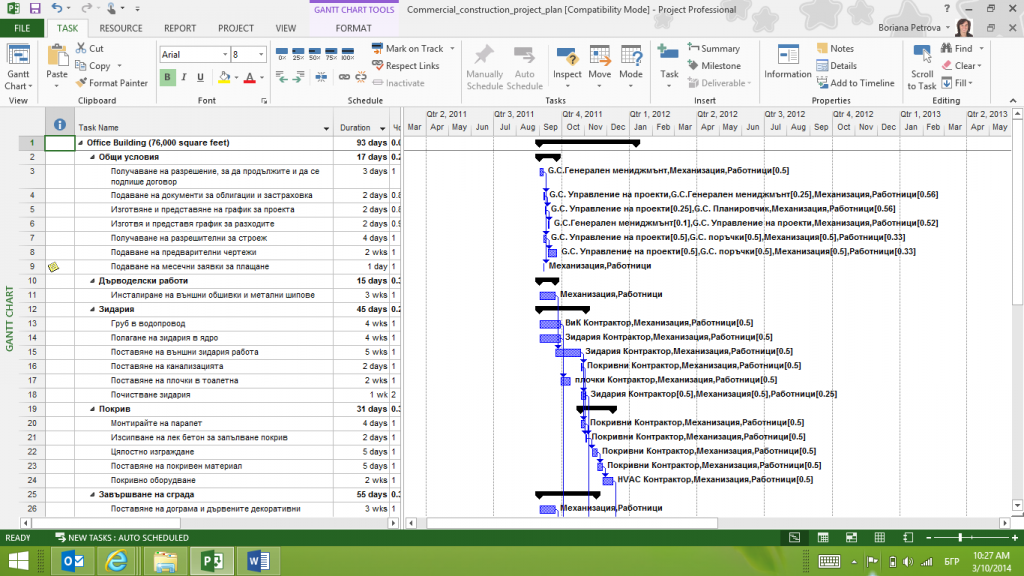

За да създадете такава диаграма, трябва първо да сте изградили линеен график със съответната продължителност на всяка една задача. (фиг. 2)
Фиг. 2
Втората стъпка е описването на съответните ресурси. В нашия случай може да използваме изглед Resource sheet, в който да опишем ресурс с име Работници и друг – с име Механизация.
Фиг. 3

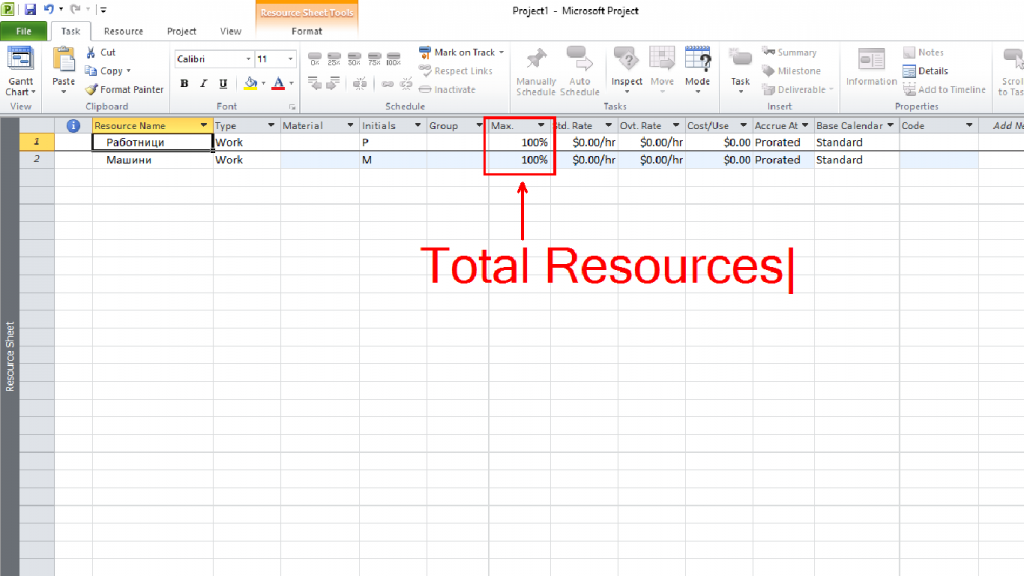

По подразбиране, Microsoft Project показва броя на наличните ресурси в проценти (фиг. 3), а в диаграмата на работна ръка е прието да са цели или дробни числа. Това изисква следната настройка, с която ще визуализираме наличните ресурси от тип work в цели числа:

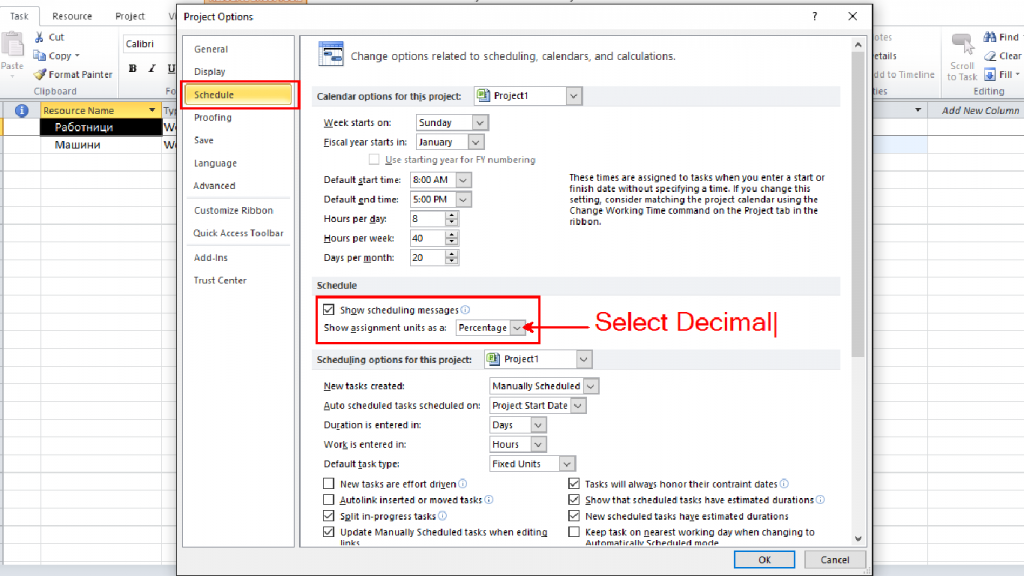

File->Options->Schedule->Show assignment units as-> Decimal (фиг. 4)
Фиг. 4

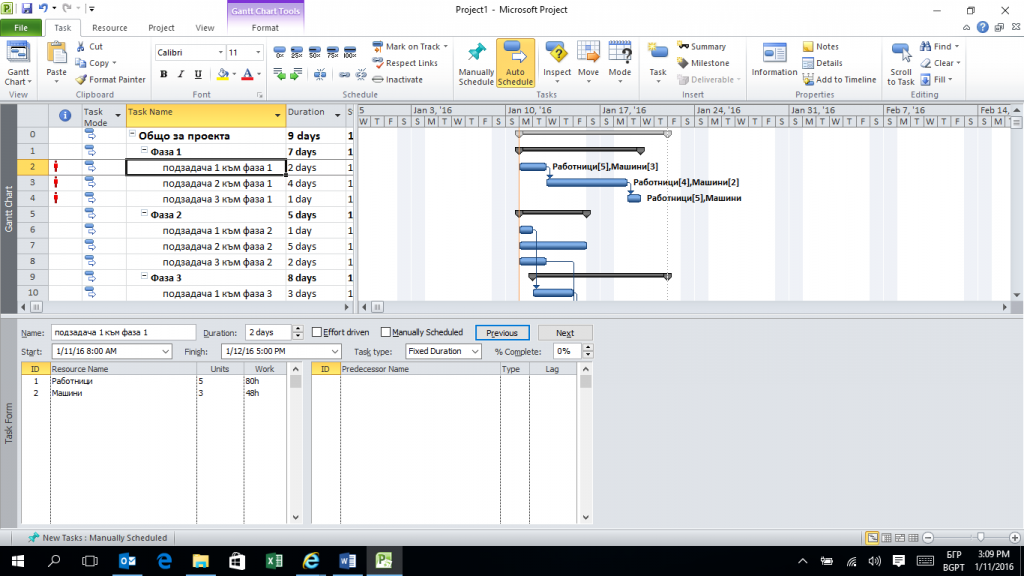

Следващата стъпка е да назначим необходимите ресурси към съответните дейности. (фиг. 5). Някои от тях са претоварени, но точната бройка от която имаме нужда ще проверим на следващата стъпка.
Фиг. 5

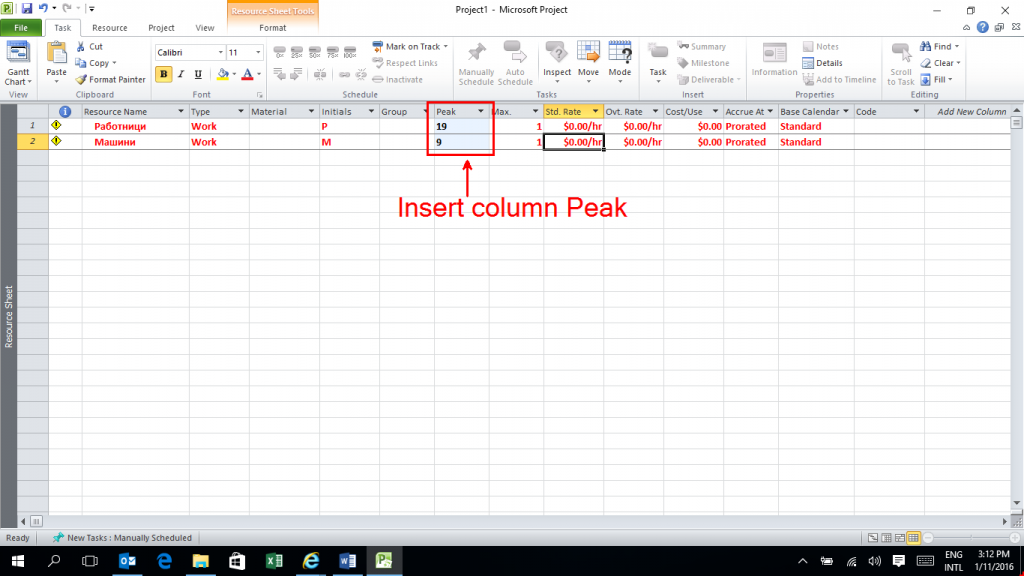

За да проверим максималния брой ресурси, от които се нуждаем, ще добавим колона с име Peak (фиг. 6).
Фиг. 6
Новите стойности преписваме в колона MAX.

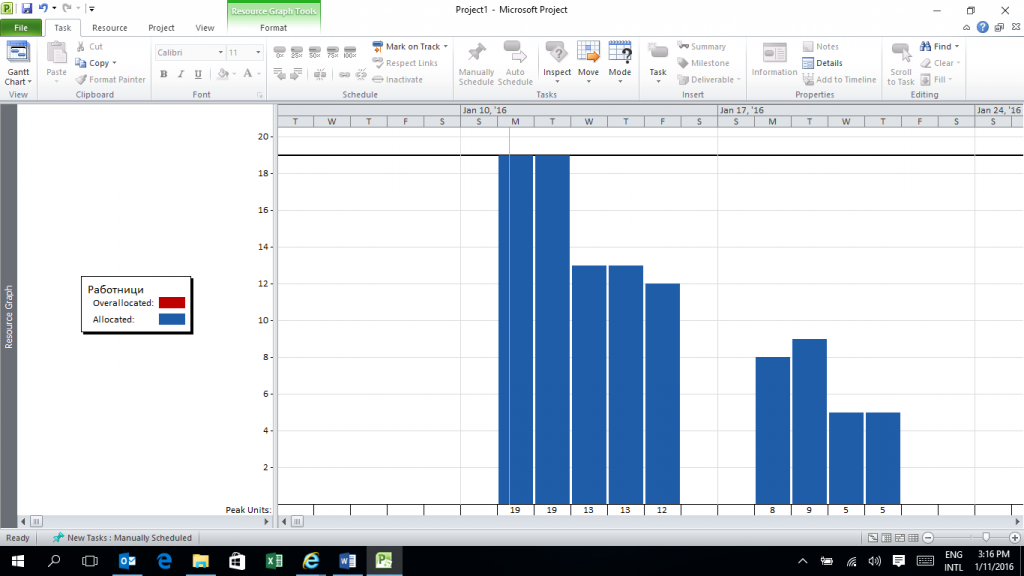

Сега може да разгледаме графиката на ресурсите за работници и машини, като сменим изгледа на Resource Graph.
фиг. 7
Горната графика (фиг. 7) се нарича диаграма на работна ръка и показва брой необходими ресурси на ден. Графиката може да показва и друг период след смяна на мащаба на времето, което се прави по няколко начина.

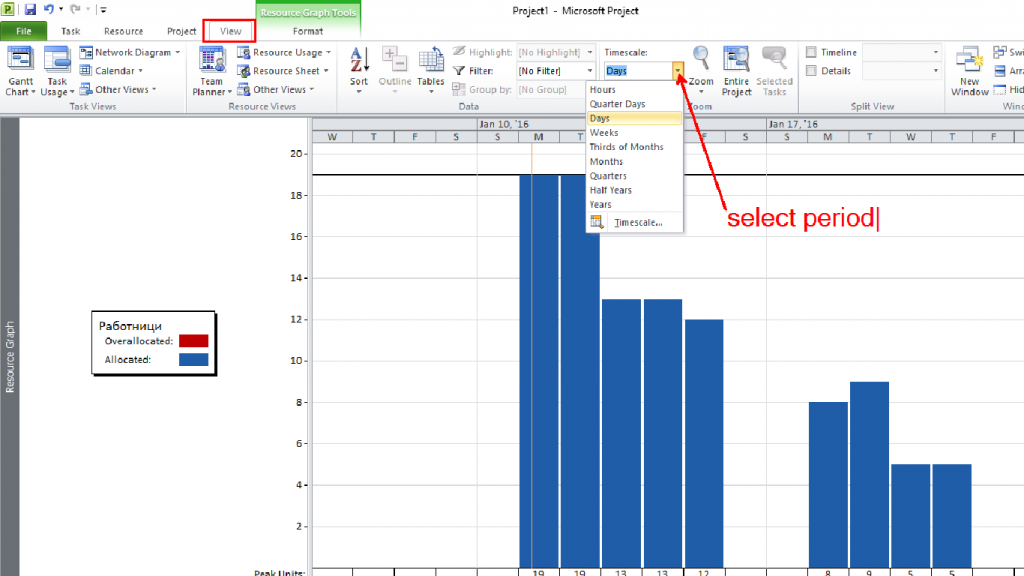

Един от тях е View->Timescale (фиг. 8).
Фиг. 8
Ако желаете сами да тествате горните стъпки, от тук може да изтеглите и .mpp-демо файла (препоръчително е да ползвате Microsoft Project версия 2010 или 2013)
А ако имате нужда от консултации и обучение в сферата на Microsoft Project, не се колебайте да се свържете с нас.
Здравейте,
В линейния календарен график във формат Диаграма на Гант, посочва ли се броя на работната ръка която управлява съответните машини или само т.н. работници, ако в документацията е записано условие – да са посочени за всяка дейност човешките и технически ресурси?
Ако не се включват, тогава диаграмата на работната ръка съответства ли на условието – мобилизацията на използваните човешки и технически ресурси да съответстват на конкретния линеен график?
Предварително Благодаря, но спора ни е голям и нямаме конкретно решение!
Поздрави!
Здравейте,
Има ли опция при печат на диаграмата на работната ръка (изгледа Recourse Graph) да НЕ се показва легендата с „allocated“ и „overallocated“?
Поздрави!
Здравейте,
за съжаление опцията за изключване на легендата при печат в този изглед не е активна. Може да се помисли за някакъв custom отчет да се изготви, в който да няма легенда.
